矢印のメッシュをつくる

環境：Houdini 20.5.487

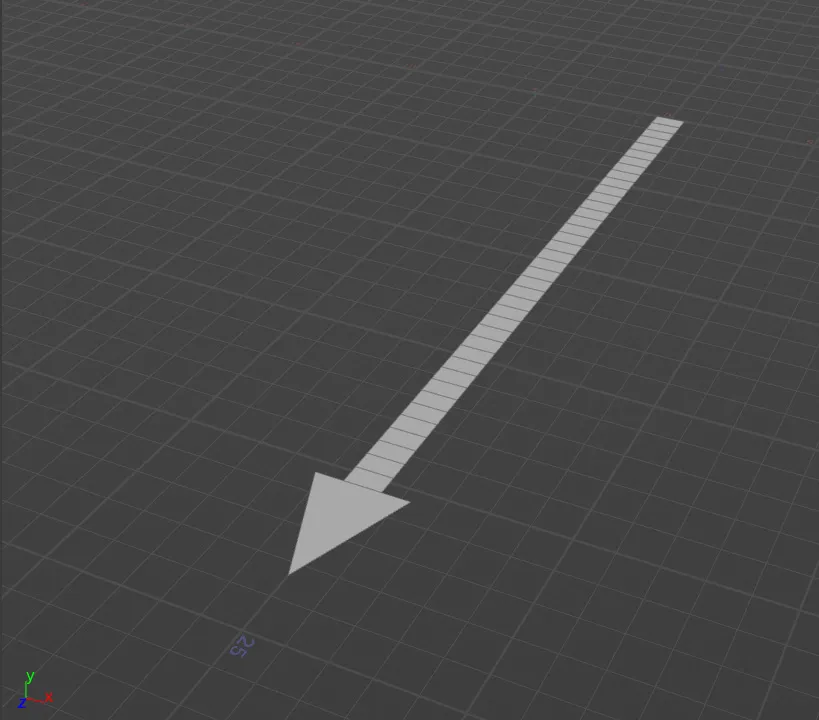

作図する時に便利な矢印メッシュをつくってみた。

ノードネットワーク
矢印のメッシュをつくる
ポリラインに沿って座標変換する

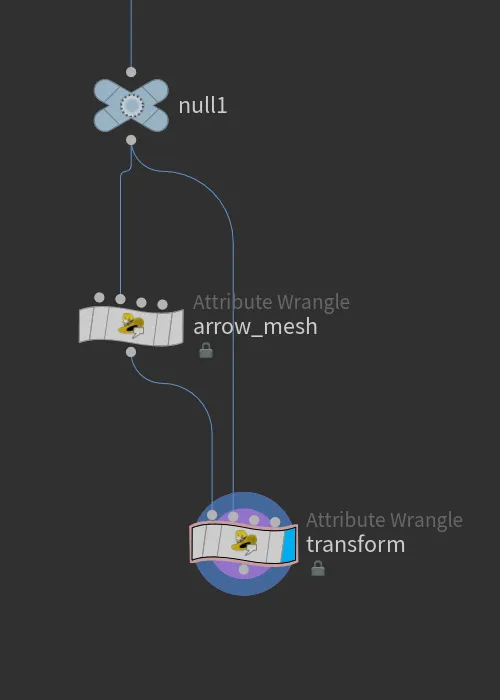

ノードネットワーク

ポリラインを引き、そのポリラインの長さで真っ直ぐな矢印メッシュをつくり、それをポリラインに沿って座標変換する流れ。

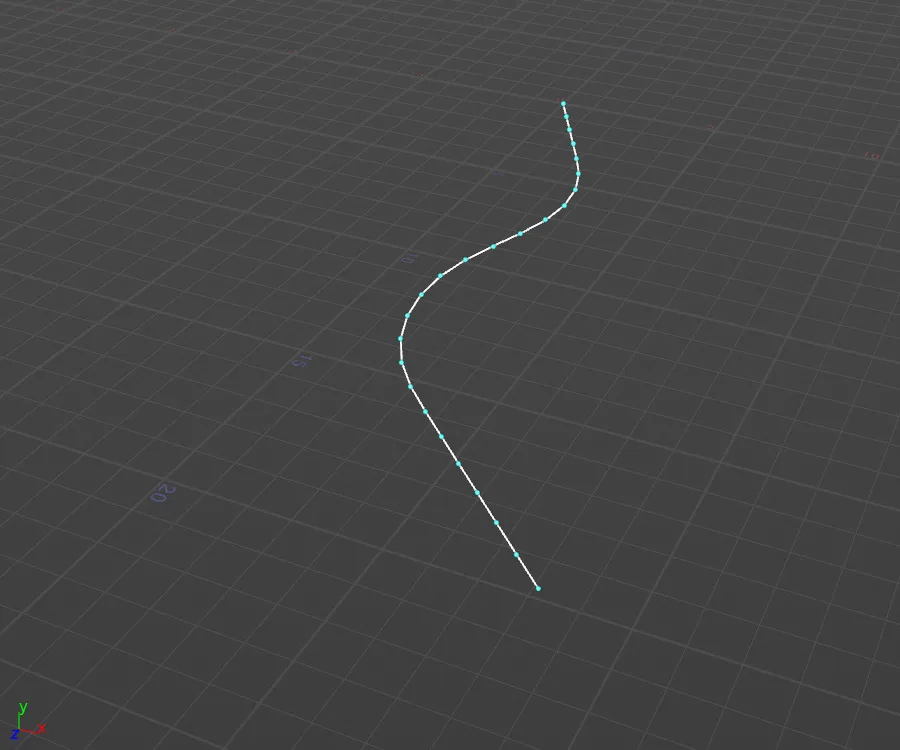

矢印を引くためのポリラインを用意する。

ポリラインには進行ベクトルNとアップベクトルupをアトリビュートに設定しておく。

矢印のメッシュをつくる

Z軸方向へメッシュを生成する。

//
// 矢印のシェイプを生成する
// RunOver: Detail
// input1: Polyline
//
float arrow_width = 2.5;
float arrow_height = 3;
float line_width = 1;
float step = 0.5;

// カーブの長さ
float curveLength = primintrinsic(1, "measuredperimeter", 0);

int num = int((curveLength - arrow_height) / step);
float dist = (curveLength - arrow_height) / (num-1);

// ポイントを配置していく
int pt[];
for(int i = 0; i < num; i++)
{
    vector p0 = set(line_width/2*-1, 0, i * dist);
    vector p1 = set(line_width/2, 0, i * dist);
    pt[i*2] = addpoint(0, p0);
    pt[i*2+1] = addpoint(0, p1);
}

// メッシュを張る
for(int i = 0; i < len(pt)/2-1; i++)
{
    int prim = addprim(0, "poly");
    addvertex(0, prim, pt[i*2]);
    addvertex(0, prim, pt[i*2+1]);
    addvertex(0, prim, pt[i*2+3]);
    addvertex(0, prim, pt[i*2+2]);
}

// 矢印の根元の座標
float offset = (num-1) * dist;
vector arrow_pos[];
arrow_pos[0] = set(arrow_width/2, 0, offset);
arrow_pos[1] = set(0, 0, arrow_height + offset);
arrow_pos[2] = set(arrow_width/2*-1, 0, offset);

int prim = addprim(0, "poly");
addvertex(0, prim, pt[-2]);
addvertex(0, prim, pt[-1]);

for(int i = 0; i < len(arrow_pos); i++)
{
    int arrow_pt = addpoint(0, arrow_pos[i]);
    addvertex(0, prim, arrow_pt);
}

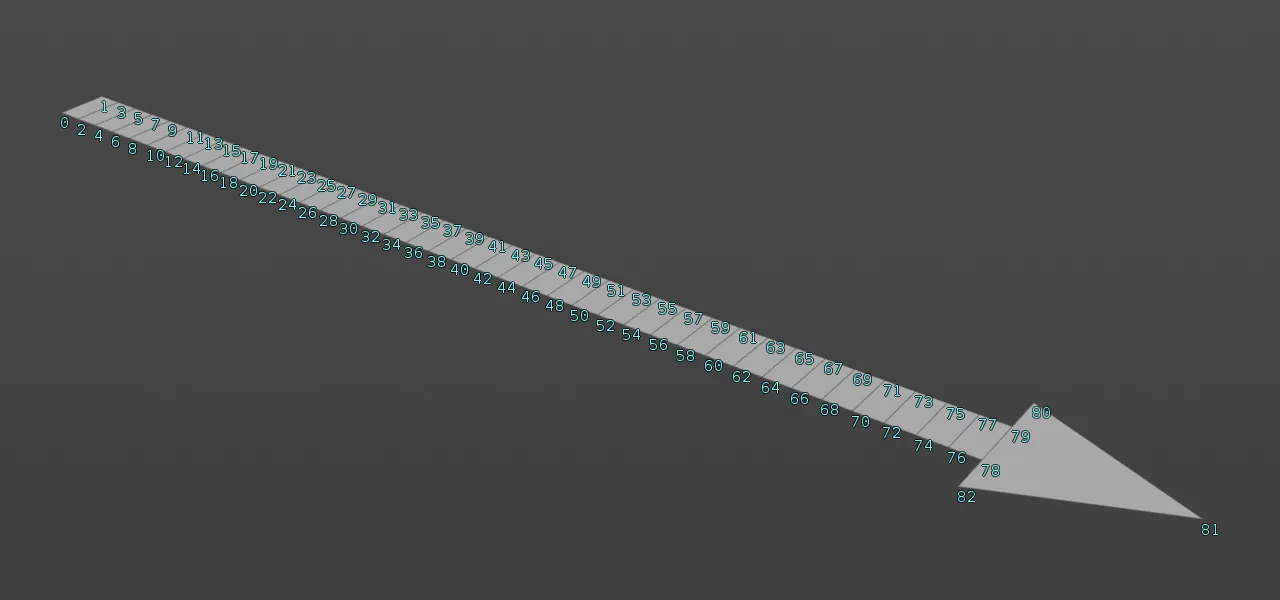

ポイントの並びはこのようになる。

ポリラインに沿って座標変換する

//
// ポイント座標をポリラインの空間に合わせて変換する
// RunOver: Points
// input1: Polyline
//
float curveLength = primintrinsic(1, "measuredperimeter", 0);

// 実際の長さで割る
float dist = @P.z / curveLength;
vector2 posuv = set(dist, 0);

// 実際のカーブ上の座標
vector curvepos = primuv(1, "P", 0, posuv);

// 行列計算
vector N = primuv(1, "N", 0, posuv);
vector up = primuv(1, "up", 0, posuv);

matrix m = maketransform(N, up, curvepos);

@P.z = 0.0;
@P *= m;
